Symulator łodzi ratunkowej

Z końcem 2018 roku Dział Projektowy firmy BIBUS MENOS, wraz z firmą SYMS, zrealizował projekt symulatora łodzi ratunkowej dla Instytutu Technologicznego w Meridzie (Meksyk). Na symulatorze tym może ćwiczyć jednocześnie 10 osób.

Stanowisko łodzi ratunkowej składa się z czterech zespołów:

  1. konstrukcja wejścia i zejścia załogi
  2. ruchoma pochylnia zjazdowa
  3. żuraw ewakuacyjny
  4. zasilanie i sterowanie

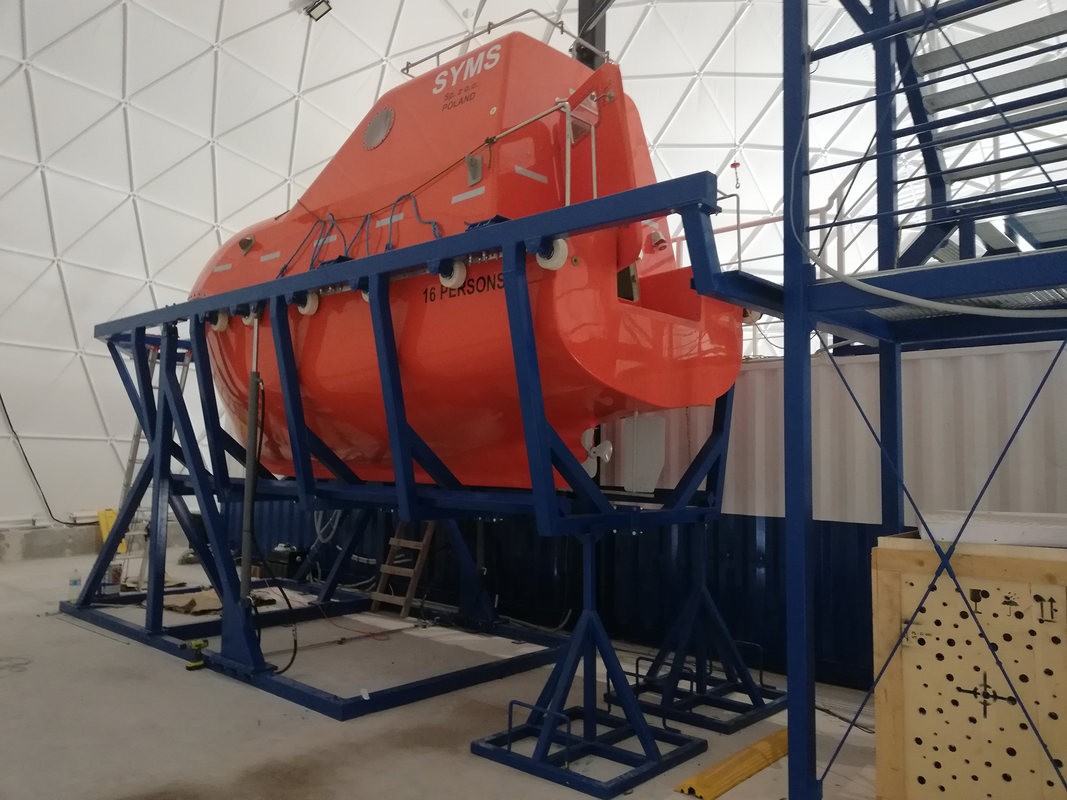

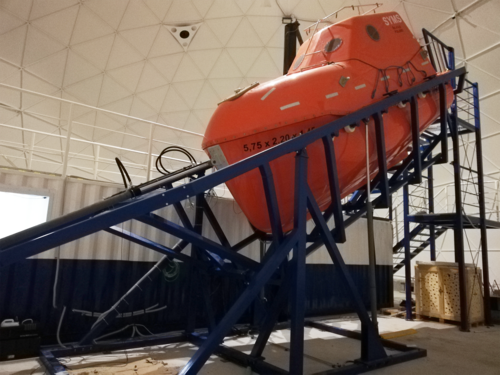

Ruchoma pochylnia zjazdowa (ustawiona pod kątem 30°) jest głównym elementem stanowiska łodzi ratunkowej. Konstrukcja ta, wraz z łodzią, jest podnoszona i opuszczana, a sama łódź przesuwana jest po rolkach wzdłuż całej konstrukcji. Wykonanie wszystkich przesuwów możliwe jest dzięki siłownikom hydraulicznym.
Żuraw ewakuacyjny służy do podnoszenia i przenoszenia poprzez obrót załogi łodzi (symulacja ewakuacji śmigłowcem ratownictwa morskiego).

Zasilanie olejem hydraulicznym realizowane jest przez agregat z hydrauliczną pompą zębatą o stałej wydajności i stałym ciśnieniu, natomiast sterowanie i kontrolę nad wszystkimi ruchami sprawuje odpowiednio zaprogramowany moduł elektryczny.

W zakresie prac wykonywanych przez firmę BIBUS MENOS było m.in.:

  • wykonanie automatyki sterującej ruchami szalupy
  • wykonanie układu hydraulicznego napędu ruchu szalupy
  • wykonanie żurawia ewakuacyjnego
  • montaż oraz testy

Realizacja zadania składała się z dwóch etapów. Pierwszy etap zakładał prace w centrali w Gdańsku i obejmował:

  • przygotowanie wszystkich niezbędnych komponentów składowych
  • niezbędne próby oraz testy

Drugi etap realizowany był w Meksyku w miejscowości Merida. Składał się m.in. z:

  • podłączenia całego układu hydraulicznego
  • zintegrowania automatyki sterującej ruchami szalupy
  • testów, prób

Przy takiej kolejności wykonania projektu oraz określonym czasie na montaż realizacja całości prac wymagała 100% niezawodności, idealnego przygotowania, współpracy oraz wysokich zdolności logistycznych.

Podstawowe dane techniczne symulatora:

  • długość: 10,6 m
  • szerokość: 2,65 m
  • wysokość z łodzią: 6,6 m
  • udźwig żurawia: 150 kg
  • ciężar łodzi: 1750 kg

Agregat hydrauliczny:

  • zbiornik oleju: 250 l
  • wydajność pompy: 25,5 l/min
  • ciśnienie robocze: 210 bar
