TESTER SZCZELNOŚCI SIŁOWNIKÓW

Dane techniczne układu sterowania

  • Sterownik Mitsubishi FX3U

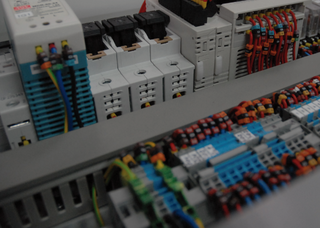

  • Sterownik i aparaty elektryczne zabudowane w jednej wspólnej obudowie razem z układem pneumatycznym
  • Przepływomierze precyzyjne i przetworniki ciśnienia CKD
  • Sekwencyjny algorytm sterowania zaworami pneumatycznymi

Tester szczelności siłowników - prezentacja realizacji

Zadaniem testera jest kontrola szczelności siłowników pneumatycznych produkowanych przez firmę BIBUS MENOS w centrali w Gdańsku w ilości ok. 10000 sztuk rocznie. Układ sterowania realizuje sekwencyjny algorytm wykonujący kolejno:

  • Napełnianie badanej komory do zadanego ciśnienia
  • Badanie przepływu powietrza przy zamkniętej komorze przez zadany czas, zależnie od rozmiaru siłownika
  • Opróżnianie komory
  • Wskazanie wyniku, sygnalizację wizualną i akustyczną

Zakres zadania obejmował:

  • Wykonanie dokumentacji projektowej
  • Prefabrykację rozdzielnicy sterowniczej
  • Implementację oprogramowania aplikacyjnego na sterownik PLC
  • Strojenie urządzeń pomiarowych
  • Rozruch technologiczny układu

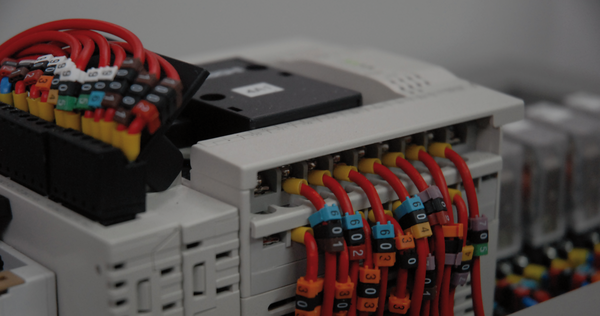

Układ sterowania wykonany został w oparciu o sterownik PLC serii FX firmy Mitsubishi. Sterowniki serii FX

znalazły zastosowanie w ponad 9 mln aplikacji na całym świecie. Sterowniki serii FX dzięki modułowej budowie dają możliwość łatwej rozbudowy systemu. Dostępne są również liczne moduły komunikacyjne zapewniające kompatybilność z urządzeniami różnych producentów.

Jako urządzenia wykonawcze zastosowano pneumatyczne elektrozawory produkcji włoskiej firmy Camozzi (dystrybucja w Polsce: BIBUS MENOS).

Do pomiarów ciśnienia oraz przepływów zainstalowano urządzenia japońskiej firmy CKD (dystrybutor w Polsce: BIBUS MENOS)
