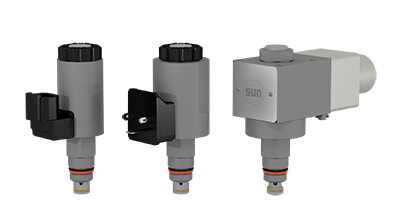

Seria Sun FLeX™ - zawory elektromagnetyczne i cewki

W skład serii produktów Sun FLeX™ firmy Sun Hydraulics wchodzą wysokowydajne urządzenia elektrohydrauliczne, wśród których znajduje się szesnaście elektromagnetycznych zaworów nabojowych oraz trzy rodzaje cewek. To pierwsze tego typu produkty serii FLeX™ na rynku hydrauliki mobilnej i przemysłowej.

Najważniejsze cechy serii Sun FLeX™:

  • Mniejszy spadek ciśnienia oraz praktycznie bezprzeciekowe wykonanie zaworów grzybkowych
  • Zaprojektowane i testowane dla osiągnięcia 10 milionów cykli roboczych
  • Standardowo wykonane w cynkowo-niklowej powłoce ochronnej (testowane na 1000 godzin we mgle solnej)
  • Różne opcje cewek – w zależności od Twoich potrzeb, zapewniają elastyczność konfiguracji. Dostępne wersje: małej mocy, dużej mocy oraz do strefy zagrożonej wybuchem
  • Doskonały stosunek ceny do jakości!

Zawory serii FLeX™ wykorzystują wyjątkową konstrukcję pływającą, zwiększając bezpieczeństwo przy trudnych i specjalnych zastosowaniach.

FLeX – charakterystyka produktów

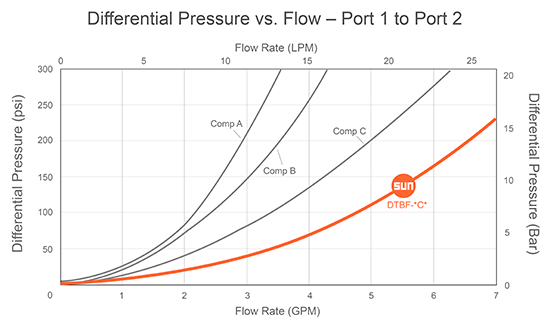

Zawory FLeX™ posiadają znaczną przewagę wydajności nad zaworami konkurencyjnymi. Na przykład FLeX™ DTBF blokujący zawór grzybkowy, bezpośredniego działania, normalnie zamknięty, podobnie jak wszystkie zawory FLeX™, został zaprojektowany z wykorzystaniem zaawansowanych narzędzi do symulacji obliczeniowej dynamiki płynów (CFD) w celu optymalizacji geometrii ścieżki przepływu. Jest on połączony z elektromagnesem, który zapewnia zoptymalizowaną siłę uruchamiania w krytycznych punktach skoku. Wynik, jak pokazano na wykresach wydajności, jest następujący:

  • Zmniejszona różnica ciśnień na zaworze przy danej prędkości przepływu
  • Zwiększona wydajność przy wyższych ciśnieniach i przepływach

W praktyce oznacza to, że wykorzystanie zaworów DTBF w układach hydraulicznych, znacząco wpływa na poprawę wydajności, jak i niezawodności, zapewniając jednocześnie wyższe ciśnienia i natężenia przepływu w stosunku do produktów konkurencji. Wprowadzenie linii Flex™ podzielone zostało na fazy, z których każda odpowiada za inną grupę produktów.

FLeX - faza pierwsza

Wstępne wprowadzenie do serii FleX™ obejmuje:

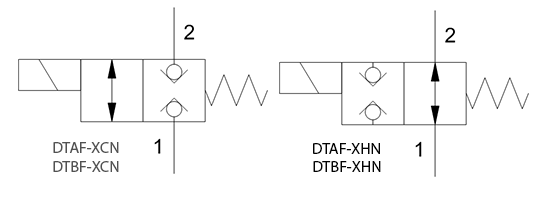

1. Cztery dwudrogowe, dwupołożeniowe, sterowane cewką zawory bezpośredniego działania (normalnie otwarte oraz normalnie zamknięte)

  • DTAF - zawory pilotujące z gniazdem T-8A mogą być używane do pilotowania większych zaworów o większej przepustowości
  • DTBF - zawory kierunkowe z gniazdem T-162A
  • Oba modele mogą wykorzystywać cewki dowolnego typu (dostępne trzy typy: seria 740 Low-Low, High-Power oraz seria 747 przeciwwybuchowa) w wersji normalnie zamkniętej

Pobierz kartę produktu: DTAF i DTBF

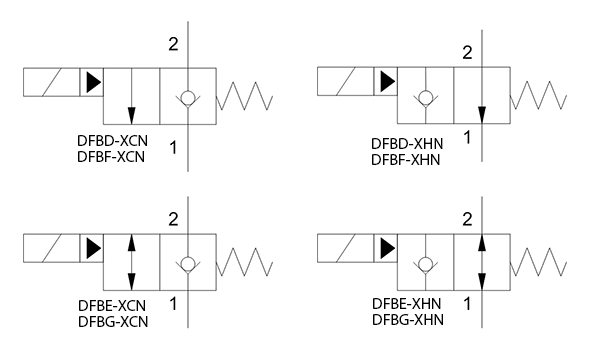

2. Osiem zaworów grzybkowych dwudrożnych, dwupozycyjnych sterowanych cewką (normalnie otwartych oraz normalnie zamkniętych)

  • Zawory DFB* 10-gpm (40 L/min) oferują maksymalne ciśnienie robocze (z mniejszym spadkiem ciśnienia i niezawodną pracą w całym ich zakresie roboczym) w dwóch wariantach:
    • 3000-psi/210-bar (DFBD, DFBE)
    • 5000-psi/350-bar (DFBF, DFBG)
  • Zawory 3000-psi używają cewek o niskim poborze mocy serii 740 Low-Power
  • Zawory 5000-psi wykorzystują cewki o dużej mocy serii 740 High-Power
  • Oba zawory mogą wykorzystywać cewki przeznaczone do stref zagrożonych wybuchem serii 747 Hazardous Location

Pobierz kartę produktu (PDF): DFB* Family

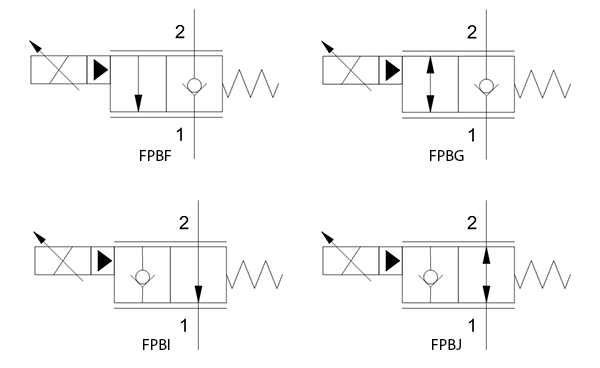

3. Dwa normalnie zamknięte oraz normalnie otwarte elektroproporcjonalne zawory dławiące z linią pilotującą

  • Zawory FPB* normalnie zamknięte (FPBF, FPBG) i normalnie otwarte (FPBI, FPBJ) zapewniają doskonałe osiągi wysokości sygnału w stosunku do przepływu oraz spadku ciśnienia w stosunku do wielkości przepływu
  • Zgodność z nowymi, mobilnymi sterownikami Sun XMD, zapewniającymi precyzyjne sterowanie dla wymagających aplikacji elektrohydraulicznych
  • Zawory 5000-psi (350-bar) mogą wykorzystywać cewki o dużej mocy FLeX 740 lub cewki serii 747 (przeznaczone do stref zagrożonych wybuchem)

Pobierz kartę produktu: FPB* Family

4. Cewki serii Flex w wersji przeciwwybuchowej EX

Cewki małej i dużej mocy serii FLeX 740:

  • Seria 740 jest dostępna w wersjach: 12, 14, 24 i 28 Vdc oraz 115 i 230 Vac
  • DIN 43650 Form A (IP65/IP67) oraz Deutsch DT04-2P (IP69)
  • Cewka niskiej mocy pobiera 17 W; cewka dużej mocy pobiera 25 W (przy 20°C)
  • Dioda TVS jest dostępna opcjonalnie dla cewek DC

Pobierz kartę produktu: 740 Series Coils

Cewki serii FLeX 747 przeciwwybuchowe:

  • Posiadają certyfikaty ATEX, IECEx i CSA
  • Kompatybilne ze wszystkimi zaworami serii FLeX™
  • Certyfikowane dla gazów i pyłów (T4 zgodne dla gazów, T135°C dla pyłów)
  • Zgodność z CE
  • Cewki 30W są dostępne w wersjach 12 i 24-Vdc oraz 115 i 230-Vac
  • Cewki DC mają wbudowaną diodę TVS i oferują napięcie przebicia 48 VDC
  • Dostępna opcja złączy 90° i 180° z gwintem wewnętrznym 1/2" NPT lub M20 x 1,5 do połączeń elektrycznych

Pobierz kartę produktu: 747 Series Coils
