Stół obrotowy z elektrycznym napędem krokowym seria FGRC

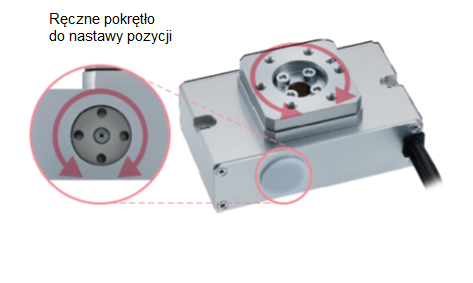

To seria napędów obrotowych napędzanych elektrycznym silnikiem krokowym. Zastosowany napęd krokowy pozwala na zatrzymanie obracanego przedmiotu w 512 pozycjach z powtarzalnością +-0,05 deg. Konstrukcja produktu wyposażona jest w wbudowane pokrętło umożliwiające ręczne nastawę pozycji. Zastosowanie napędu FGRC pozwala na łatwą kontrolę nad dynamiką ruchu obracanego przedmiotu. Seria FGRC jest oferowana 3 rozmiarach napędów obrotowych w zależności od zakresu momentu obrotowego i obciążenia aplikacji.
Komunikacja: IO-Link, CC-Link, EtherCat, Pararell I/O
Zalety: elastyczna kontrola prędkości i pozycji, kompaktowe wymiary, darmowe oprogramowanie
| Cecha | FGRC-10 | FGRC-30 | FGRC-50 |
| Typ enkodera | enkoder inkremetalny | ||
| Typ przekładni | Przekładnia ślimakowa + pasek | ||
| Max. wyjściowy moment obrotowy [Nm] | 0,89 | 2,71 | 4,66 |
| Powtarzalność [deg -+ ] | 0,05 | ||
| Luz miedzyzębowy [deg -+ ] | 0,2 | ||
| Poślizg [deg] | 0,3 lub mniej | ||
| Zakres prędkości ruchu [deg/s] | 20 – 200 | ||
| Max. siła nacisku [N] | 80 | 200 | 450 |
| Max. siła promieniowa [N] | 80 | 200 | 320 |
| Zakrest temp. pracy [deg C] | 0 – 40 | ||
| Stopień ochrony | IP 40 | ||
| Waga [kg] | 0,65 | 1,05 | 1,85 |
