Wały transmisyjne

Precyzyjne wały transmisyjne (nazywane również wałami liniowymi) stosowane są do łączenia elementów mechanicznych pozostających w dużej odległości względem siebie. W przeszłości, prowadzenie wałów wymagało stosowania łożysk podporowych, które zapobiegały uderzeniom wału podczas obrotu. Nowoczesne wały liniowe są dostępne w długości do 6 metrów bez konieczności stosowania pośredniego wspornika.

  • Kompensacja niewspółosiowości
  • Dostępne w długościach do 6 metrów
  • Bezluzowe i sztywne skrętnie
  • Nie wymagają dodatkowych elementów jak łożyska podporowe

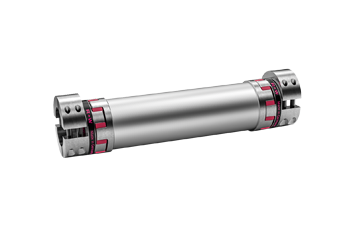

Typ produktu: Seria EZ2

Moment obrotowy9 – 12 500Nm
Średnica otworu24 – 140mm
Średnica zewnętrzna rury102 – 300mm
Maks. długość wału4 000mm
Maks. średnica wpustu-mm
Materiałów mieszków-
Materiał rury pośredniejAluminium / stal
Materiał piast zaciskowychAluminium / stal nierdzewna
Temperatura pracy-30 do +100°C
KonstrukcjaZ dzieloną piastą zaciskową

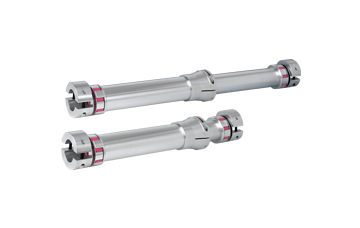

Typ produktu: Seria EZV

Moment obrotowy12.5 – 1 100Nm
Średnica otworu5 – 80mm
Średnica zewnętrzna rury32 – 136.5mm
Maks. długość wału4 000mm
Maks. średnica wpustu-mm
Materiałów mieszków-
Materiał rury pośredniejAluminium / stal
Materiał piast zaciskowychAluminium
Temperatura pracy-30 do +100°C
KonstrukcjaZ dzieloną piastą zaciskową

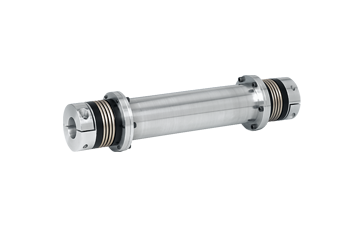

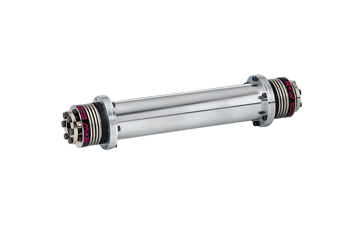

Typ produktu: Seria ZA

Moment obrotowy10 – 4 000Nm
Średnica otworu5 – 100mm
Średnica zewnętrzna rury35 – 160mm
Maks. długość wału6 000mm
Maks. średnica wpustu17 – 66mm
Materiałów mieszkówStal nierdzewna
Materiał rury pośredniejAluminium / stal / włókno węglowe
Materiał piast zaciskowychAluminium / stal
Temperatura pracy-30 do +100°C
KonstrukcjaZ piastą zaciskową

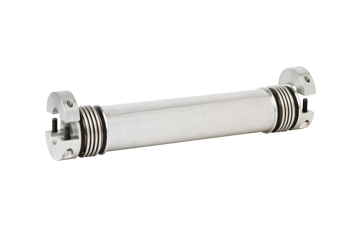

Typ produktu: Seria ZAE

Moment obrotowy10 – 800Nm
Średnica otworu5 – 72mm
Średnica zewnętrzna rury24 – 75mm
Maks. długość wału6 000mm
Maks. średnica wpustu17 – 66mm
Materiałów mieszkówStal nierdzewna
Materiał rury pośredniejAluminium / stal / włókno węglowe
Materiał piast zaciskowychAluminium / stal
Temperatura pracy-30 do +100°C
KonstrukcjaZ całkowicie dzieloną piastą zaciskową

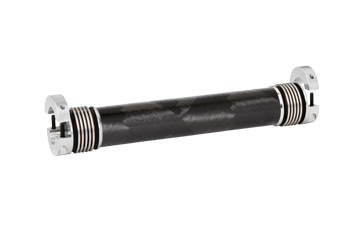

Typ produktu: Seria ZAL

Moment obrotowy10 – 800Nm
Średnica otworu5 – 72mm
Średnica zewnętrzna rury35 – 120mm
Maks. długość wału6 000mm
Maks. średnica wpustu17 – 66mm
Materiałów mieszkówStal nierdzewna
Materiał rury pośredniejWłókno węglowe
Materiał piast zaciskowychAluminium / stal
Temperatura pracy-30 do +100°C
KonstrukcjaZ całkowicie dzieloną piastą zaciskową
