Akcesoria dodatkowe

Przy zakupie systemu uszczelniającego ROPEX oprócz prętów zgrzewających i regulatorów temperatury potrzebne są również inne elementy systemu. Te elementy systemu są indywidualnie dobierane przez zespół inżynierów i szczegółowo opisywane w raporcie aplikacji Ropex.
Gwarantuje to absolutną niezawodność i wysoką, powtarzalną jakość.

• Wskaźniki i urządzenia regulacyjne
• Wzmacniacze
• Proste taśmy zgrzewające – kantale
• Podkłady z taśmy zgrzewanej
• Transformatory impulsowe

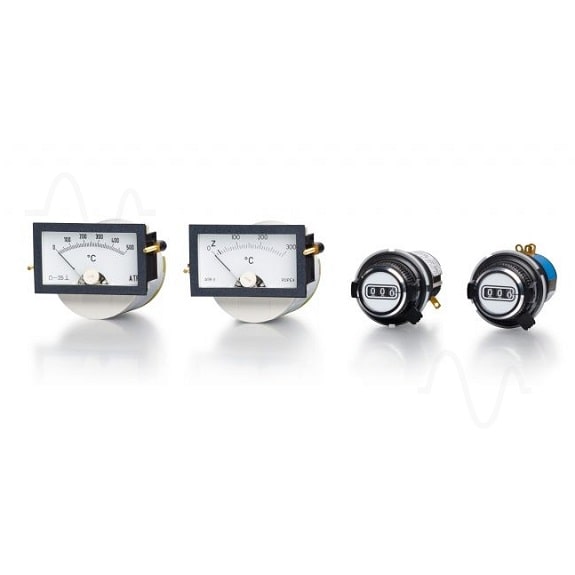

Typ produktu: Wskaźniki urządzenia regulacyjne

Analogowe wskaźniki temperatury ATR-3 (+300°C) i ATR-5 (+500°C) pokazują na pierwszy rzut oka temperaturę taśmy zgrzewanej. W połączeniu z kontrolerem temperatury instrumenty te reagują wrażliwie na nawet najmniejsze zmiany rezystancji. Są one zatem bardzo przydatne, jeśli chodzi o lokalizowanie błędów w zewnętrznej pętli sterowania, np. Luźne lub słabe styki, przerwy w przewodach itp.

Za pomocą cyfrowych potencjometrów PD-3 (+300°C) i PD-5 (+500°C) można określić ustawioną temperaturę. Są one zoptymalizowane pod kątem regulatorów temperatury ROPEX i można je regulować do dokładnie wymaganej temperatury za pomocą pokrętła dokładnej regulacji.

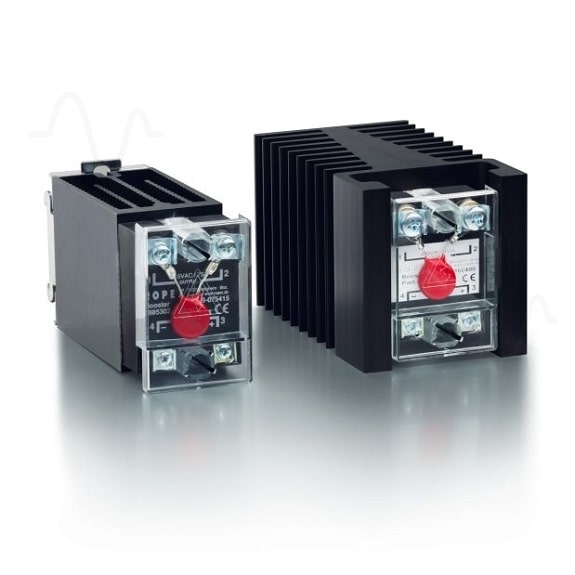

Typ produktu: Wzmacniacze

Wzmacniacze ROPEX mogą być używane jako zewnętrzne wzmacniacze przełączające oprócz regulatora temperatury. Umożliwiają obecność wyższego prądu po pierwotnej stronie przekładnika prądowego. Dostępne są dwa różne boostery:

• B-075415 dla prądu szczytowego 75 A i prądu ciągłego 25 A
• B-100400 dla prądu szczytowego 100 A i prądu ciągłego 50 A

Typ produktu: Proste taśmy zgrzewające-kantale

Najbardziej rozpowszechnione są proste taśmy zgrzewające (paski). Ich grubość, szerokość, profil, długość i stop różnią się w zależności od zastosowania. Taśmy zgrzewające mogą mieć grubość od 0.1 mm do 0.4 mm i zwykle mają szerokość od 2 mm do 10 mm. Długość waha się od kilku centymetrów do kilku metrów. Część płaskiej opaski skierowana w stronę folii ma na ogół kształt klina (zwęża się), aby zapewnić, że na krawędziach powstanie również wystarczająco mocny uszczelniony zgrzew. Konstrukcja końcówek taśmy zgrzewającej również znacznie się różni. Należy zapewnić niezawodne połączenie między taśmą a blokiem końcowym pręta. Ważna jest również łatwa obsługa i brak oporności kontaktowej. W tym celu stosuje się tuleje, oczka i mosiężne końcówki. Części taśm zgrzewających, które nie wymagają podgrzewania w celu uszczelnienia – szczególnie wolne końce – pasywane są odpowiednimi rodzajami powłok. Zapobiega to przegrzaniu, co jest również niezbędne do precyzyjnej kontroli temperatury.

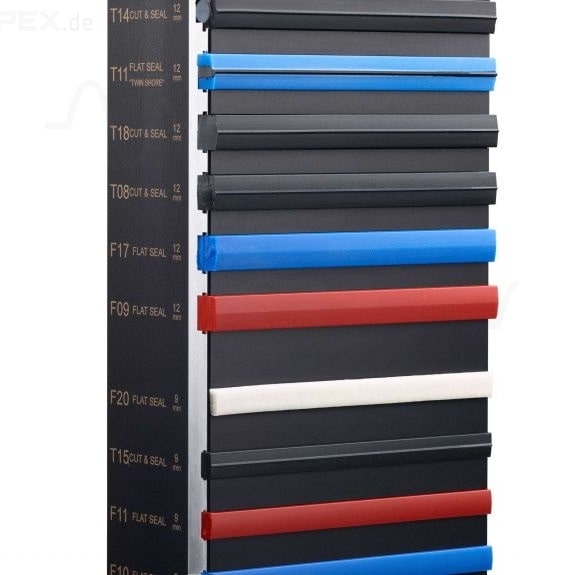

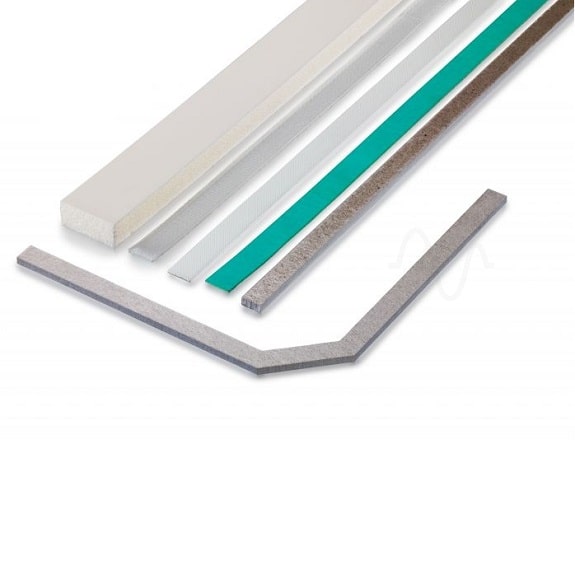

Typ produktu: Podkłady z taśmy zgrzewanej

Podkłady do naszych taśm zgrzewanych są dostosowane do wymagań każdej aplikacji  Dostępne są zarówno elastyczne podkłady silikonowe o różnych twardościach Shore’a, jak i nieelastyczne podkłady. Oprócz zapewnienia izolacji elektrycznej i termicznej podkłady kompensują również tolerancję mechaniczną i tolerancję zamykania, dzięki czemu łatwiej jest uzyskać jednorodną siłę styku. Twarde, nieelastyczne podkłady idealnie nadają się do wycinania i uszczelniania.

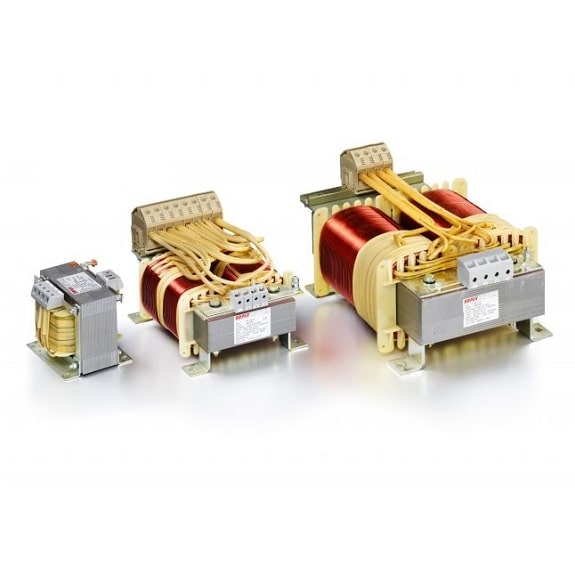

Typ produktu: Transformatory impulsowe

Pętla kontrolna zawiera również transformator impulsowy, który jest podłączony między regulatorem temperatury a zaciskami zasilającymi taśmy zgrzewającej. Dostarcza pasmo wymaganej mocy i jest indywidualnie dostosowywane do Twojej aplikacji. W razie potrzeby możemy dostarczyć kilka napięć wtórnych, dzięki czemu transformator może być wykorzystywany do kilku różnych zastosowań. Transformator impulsowy Ropex jest specjalnie zaprojektowany do uszczelniania impulsów i jest przystosowany do optymalnej interakcji z naszymi regulatorami temperatury. Wszystkie transformatory impulsowe mają wzmocnioną izolację między stroną pierwotną i wtórną.

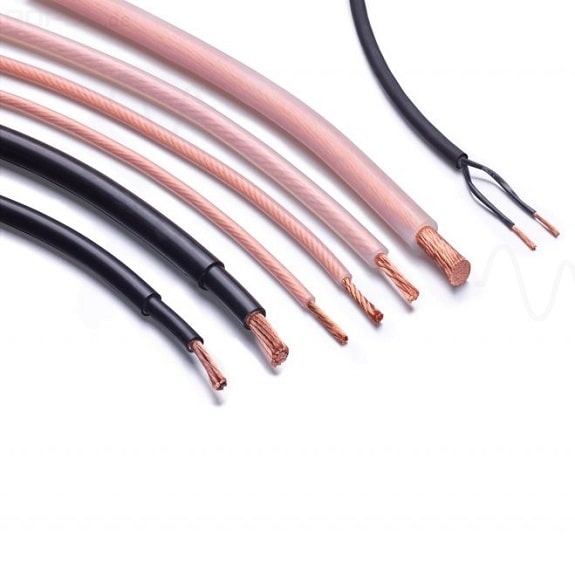

Typ produktu: Okablowanie

W swojej ofercie możemy również zaoferować kilka odpowiednich kabli o różnych przekrojach, które są zoptymalizowane dla naszej pętli sterowania. Potrzebne kable opisano w raporcie aplikacyjnym ROPEX wraz z idealnym przekrojem. Skomplikowane obliczenia okablowania nie są już konieczne.
Dostępne są następujące typy kabli:

• C-HF-xx: Wysoce elastyczny wysokoprądowy kabel z silikonową osłoną
• C-TC-xx: Kabel wysokoprądowy odpowiedni dla nośników kabli
• UML-1: Skręcony kabel do pomiaru napięcia

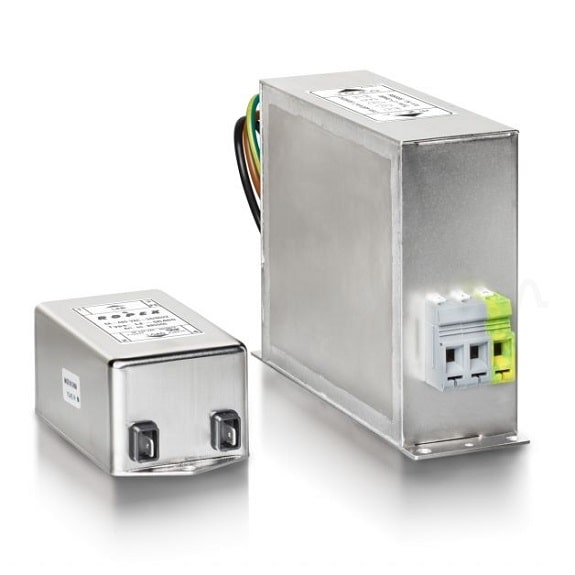

Typ produktu: Filtry liniowe

Wszystkie regulatory temperatury ROPEX wymagają filtra liniowego w celu zapewnienia zgodności z dyrektywami EMC i zapewnienia zgodności CE. Filtry sieciowe tłumią reakcję sterowania fazowego na linii i chronią regulator temperatury przed zakłóceniami linii. Dostępne są dwa różne filtry liniowe:

• LF-06480 dla prądu ciągłego do 6.0 A
• LF-35480 dla prądu ciągłego do 35.0 A
