Śruba Kulowa THOMSON

Śruba kulowa – także na zamówienie

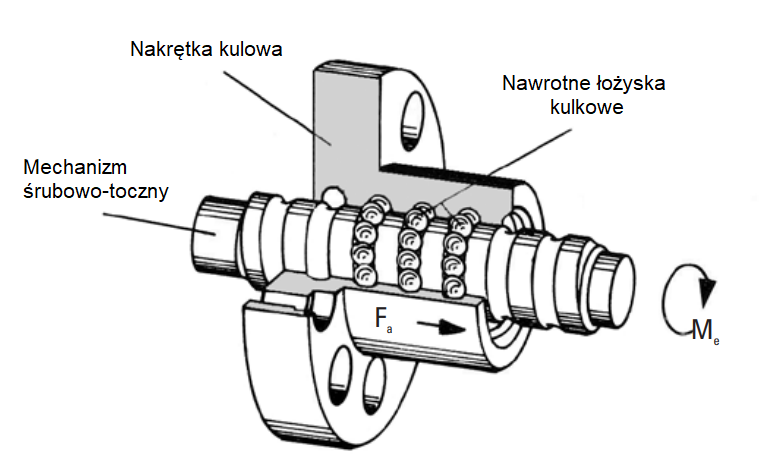

Śruba kulowa jest elementem napędowym do przekształcania ruchu obrotowego w ruch liniowy lub odwrotnie. Napęd składa się ze mechanizmu śrubowo-tocznego i nakrętki kulowej umieszczonych w jednym zespole wraz z nawrotnymi łożyskami kulkowymi. Połączenie pomiędzy mechanizmem śrubowo-tocznym i nakrętką zapewniają odpowiednie obiegi łożysk kulkowych. Dzięki konstrukcji śruby kulowej, układ charakteryzuje się bardzo niskim współczynnikiem tarcia i ponad 90% wydajnością.

Firma Thomson oferuje śruby kulowe w pełnej gamie w wersjach na gwinty metryczne i calowe. Zakres oferty obejmuje miniaturowe śruby kulowe aż po średnice rzędu 200 mm. Możliwe jest zamówienie niestandardowej śruby z długością i końcami obrobionymi zgodnie z Państwa rysunkiem. Śruba kulowa może mieć gwinty prawostronny lub lewostronny.

Dane techniczne

  • Płynne i ciche działanie
  • Precyzja skoku od ± 23 µm/300 mm do ± 50 µm/300 mm
  • Dostępne wersje śrub kulowych: walcowane, szlifowane, wiórkowane
  • Dopuszczalna prędkość: do 3000 rpm, do 4500 rpm dla pomiarów punktowych
  • Klasy tolerancji dla śrub walcowanych: P3, P4, T5 i T7
  • Klasa tolerancji dla śrub szlifowanych i wiórkowanych: do P0
  • Temperatura pracy: -30 do +80°C, do +110°C dla pracy przerywanej
  • Naprężenie wstępne pojedynczej nakrętki wynosi do 3% standardowej wartości dynamicznej. Naprężenie wstępne podwójnej nakrętki wynosi do 10% standardowej wartości dynamicznej.
  • Dostępne są nakrętki kulowe kołnierzowe i cylindryczne zgodne ze standardem DIN.

Zróżnicowana oferta firmy Thomson zawiera odpowiedni napęd do prawie każdego zadania ruchowego: od bardzo małych niestandardowych napędów z gwintem do bardzo wrażliwych urządzeń medycznych, aż po śruby kulowe do wysokowydajnych obrabiarek o bardzo wysokich wymaganiach dotyczących prędkości i sztywności.

Śruby kulowe znajdują zastosowanie we wszystkich zastosowaniach technologicznych i inżynierii mechanicznej. Obejmują one głównie:

  • Narzędzia maszynowe
  • Konstrukcje samolotowe
  • Obróbkę drewna
  • Sprzęt manipulacyjny i roboty przemysłowe
  • Maszyny drukarskie i papiernicze
  • Sprzęt medyczny
  • Technologia pomiarowa

Porównanie: śruba trapezowa vs. śruba kulowa - zobacz film:

Instalacja śrub kulowych - zobacz film:

Zobacz także: Śruby trapezowe

Rysunki 3D śrub kulowych THOMSON - kliknij

Zobacz broszurę "Śruby kulowe THOMSON"

Zobacz instrukcję obsługi produktu
