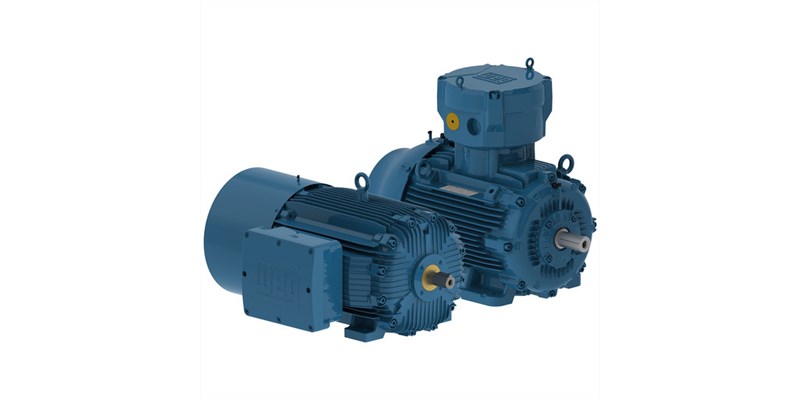

Silniki przeciwwybuchowe WEG
Silniki ognioodporne W22Xd
Silniki ognioodporne zaprojektowane w oparciu o innowacyjne koncepcje towarzyszące serii W22 ogólnego zastosowania. Linia silników W22X WEG stanowi punkt zwrotny na rynku, oferując wysokie poziomy wydajności, oszczędności energii, niskie koszty utrzymania, wydłużoną żywotność oraz bezpieczeństwo użytkowania.
Cechy charakterystyczne
- Moc wyjściowa: 0,12 do 370 kW
- Liczba biegunów: 2, 4, 6 i 8
- Częstotliwość: 50 Hz
- Napięcie: Sprawność wysoka i premium: 220-240/380-415 V (rozmiary do 100L); 380-415/660-690 V (rozmiary od 112M). Sprawność super premium: 400/690 V (wszystkie rozmiary)
- Rozmiary: 71 - 355M/L
- Kolor: Sprawność wysoka IE2 i premium IE3 - RAL 5009 - niebieski. Sprawność super premium IE4 - RAL 6002 - zielony
Dostępne wersje
- Sprawność super premium IE4
- Sprawność premium IE3
- Wysoka sprawność IE2
- Silniki wieloobrotowe (układ Dahlandera, podwójne uzwojenie itd.)
- 10 i 12 biegunów
Zastosowania
Pompy, sprężarki, wentylatory, dmuchawy, przenośniki oraz inne zastosowania o dużych obciążeniach w potencjalnie wybuchowych atmosferach, klasyfikowanych do stref 1 i 2 oraz stref gazów IIA, IIB i IIC
| Cechy charakterystyczne | Zalety |
|---|---|
| Platforma W22 | Oparta na innowacyjnych cechach platformy silnikowej ogólnego zastosowania serii W22 |
| Poziomy wysokiej sprawności | Regulacje UE nie odnoszą się do silników instalowanych w strefach zagrożenia wybuchem, jednak od wprowadzenia dyrektywy ATEX nastąpił wzrost zapotrzebowania na te wyroby. Wychodząc naprzeciw wymaganiom rynkowym firma WEG wprowadziła linię W22Xd o klasie sprawności IE2 jako standard dla wszystkich silników IEC |
| Skrzynka zaciskowa | Skrzynka zaciskowa została zaprojektowana w sposób umożliwiający łatwy dostęp i bezpieczną obsługę kabli zasilających, nawet, jeżeli są stosowane są kable o większych przekrojach |
| Szeroki asortyment certyfikowanych akcesoriów | Linia W22Xd oferuje użytkownikom szeroki asortyment certyfikowanych elementów wyposażenia, spełniających indywidualne wymagania klientów, utrzymując przy tym wysoki poziom bezpieczeństwa |
| Łatwa konserwacja | Podzespoły silnika zostały zaprojektowane z myślą o ich łatwym utrzymaniu: Silniki W22Xd zostały wyposażone w pokrywy łożysk na zewnętrznej stronie tarcz łożyskowych dla ułatwienia kontroli technicznych łożysk. Silniki mogą być również wyposażane w smarowniczki i otwarte łożyska, zwiększając ich żywotność Łatwość wymiany uszczelek zapewnia wysoki stopień ochrony Dwa zestawy otworów w łapach silnika umożliwiają łatwiejszą wymianę, jak i modernizację istniejących maszyn Łapy silnika posiadają możliwość wprowadzania kołków ustalających, ułatwiających współosiowe ustawienie silnika po jego demontażu z podstawy do konserwacji |
| Certyfikowane strefy 21 i 22 | Dla zapewnienia lepszej funkcjonalności linii W22X, silniki są również certyfikowane dla zastosowań w atmosferach, gdzie mogą występować palne pyły/włókna |
| Certyfikowana grupa IIC | Zapewnione bezpieczeństwo w strefach, gdzie mogą występować gazy z grupy IIC, np. wodór |
| Ochrona | Silnik odpowiedni do pracy w niebezpiecznych warunkach, zaklasyfikowanych jako strefy 1 i 2 |
| System izolacji WISE® | Zwiększona wytrzymałość elektryczna stojana i pozwala na sterowanie pracą silnika za pomocą falowników, zapobiegając uszkodzeniom na skutek szczytowych wartości napięcia |
Silniki ognioodporne z hamulcem W21
Instalacja silników elektrycznych w strefach, w których produkty palne są stale przenoszone, przetwarzane lub magazynowane, musi przebiegać zgodnie z najbardziej wymagającymi wytycznymi normami bezpieczeństwa celem zapewniania ochrony osób fizycznych, maszyn oraz środowiska. Zgodnie z najwyższymi standardami bezpieczeństwa, ognioodporne silniki przciwwybuchowe firmy WEG zapewniają wysokowydajne hamulce, stanowiące skuteczne rozwiązanie dla urządzeń wymagających gwałtownego zatrzymywania ze względów bezpieczeństwa, kontroli lub dokładnego pozycjonowania obciążenia w strefach zagrożenia wybuchem 1 i 2.
Cechy charakterystyczne
- Moc wyjściowa: 2,2 kW do 18,5 kW
- Liczba biegunów: 2, 4, 6 i 8
- Częstotliwość: 50 Hz
- Napięcie: 380-415/660 V
- Rozmiary: 132S do 160L
- Kolor: RAL 5009 - niebieski
Dostępne wersje
- Wysoka sprawność - IE2
- Sprawność standardowa - IE1
Zastosowania
Dźwigi, wciągarki, przenośniki oraz inne zastosowania o dużych obciążeniach w strefach zagrożonych wybuchem, klasyfikowanych do stref 1 i 2 oraz grup gazów IIA, IIB i IIC.
| Cechy charakterystyczne | Zalety |
|---|---|
| Wysokowydajny układ hamowania | Zapewnia szybkie i bezpieczne zatrzymanie i dokładne pozycjonowanie obciążenia, przy niskich nakładach robót konserwacyjnych |
| Ręczne zwalnianie hamulca | Możliwość zwolnienia wałka silnika w sytuacjach awaryjnych lub w przypadku wyłączenia zasilania |
| System zatrzymywania płomieni korpusem, tarczami łożysk i sterownikiem T-box | System ten zapobiega rozprzestrzenianiu się płomieni ze środka silnika na zewnątrz, gwarantując ochronę życia, maszyn oraz bezpieczeństwo środowiska |
| System uszczelniania W3Seal® | Stopień ochrony do IPW66 dla zabezpieczenie przed przedostaniem się zanieczyszczeń do wnętrza korpusu silnika |
| Specjalna powłoka do agresywnych środowisk | Specjalne powłoki lakiernicze do C5/I lub C5/M do wymagających środowisk |
| Ochrona | Silnik odpowiedni do pracy w niebezpiecznych warunkach, zaklasyfikowanych jako strefy 1 i 2 |
| System izolacji WISE® | Zwiększona wytrzymałość elektryczna stojana i pozwala na sterowanie pracą silnika za pomocą falowników, zapobiegając uszkodzeniom na skutek szczytowych wartości napięcia |
Silniki beziskrowe W22XnCD
Instalacja silników elektrycznych w strefach, gdzie prawdopodobieństwo wystąpienia palnych mieszanin jest niewielkie, ale może stanowić ryzyko, musi być zgodna z najbardziej wymagającymi normami bezpieczeństwa celem ochrony osób fizycznych, maszyn oraz środowiska. Zgodnie z najwyższymi normami bezpieczeństwa, silniki Ex nA/Ex tc firmy WEG można dostosowywać do różnych aplikacji, zapewniając elastyczność instalacji, łatwość obsługi, niskie koszty utrzymania oraz bezpieczeństwo.
Cechy charakterystyczne
- Moc wyjściowa: 0,12 kW do 450 kW
- Liczba biegunów: 2, 4, 6, 8, 10 i 12
- Częstotliwość: 50 Hz
- Napięcie: 220-240/380-415 V (rozmiary do 100L); 380-415/660 V (rozmiary od 112M)
- Rozmiary: 63 do 355A/B
- Kolor: RAL 5009 - niebieski
Dostępne wersje
- Sprawność premium IE3
- Wysoka sprawność IE2
- Sprawność standardowa IE1
Zastosowania
Pompy, sprężarki, wentylatory, walcarki, prasy, wciągarki, maszyny do obróbki drewna, szlifierki, krosna, pakowarki, przenośniki oraz inne zastosowania w potencjalnie wybuchowych atmosferach, zaklasyfikowanych do strefy 2 (gaz) lub strefy 22 (pyły)
| Cechy charakterystyczne | Zalety |
|---|---|
| Certyfikaty | Podwójna certyfikacja dla strefy 2 (gaz) i strefy 22 (nieprzewodzące pyły) |
| Ochrona cieplna uzwojeń | Bezpieczeństwo zapewnione przez dwa zestawy PTC o temperaturach wyłączania 155°C dla gazu i 140°C dla pyłów dla zapewnienia ochrony silnika w nietypowych warunkach roboczych oraz dla zapewnienia utrzymania wartości granicznej temperatury na powierzchni urządzenia |
| Sprawność premium | Klasa sprawności IE3 dostępna dla wszystkich silników tej serii |
| System izolacji WISE® | Zwiększona wytrzymałość elektryczna stojana i pozwala na sterowanie pracą silnika za pomocą falowników, zapobiegając uszkodzeniom na skutek szczytowych wartości napięcia |
Silniki o zwiększonym bezpieczeństwie W22Xe
Silniki „Ex eb” o zwiększonym bezpieczeństwie zostały zaprojektowane celem zapobiegania wystąpienia podczas pracy (w tym podczas rozruchu i w warunkach zablokowanego stojana) łuków elektrycznych, iskier i nadmiernego przegrzewania wszystkich powierzchni wewnętrznych i zewnętrznych maszyny, które mogłyby osiągnąć temperaturę samozapłonu w otaczającej strefie zagrożonej wybuchem.
Cechy charakterystyczne
- Moc wyjściowa: 0,18 kW do 250 kW
- Liczba biegunów: 2, 4, 6 i 8
- Częstotliwość: 50 Hz
- Napięcie: 230/400 V (rozmiary do 100L); 400/690 V (rozmiary od 112M)
- Rozmiary: 63 do 355 M/L
- Kolor: RAL 5009 - niebieski
Dostępne wersje
- Podwójne znakowanie dla strefy 1/strefy 21, gaz i pył: Ex eb/Ex tb
- Przedział temperatur otoczenia: -55 do 60 °C
- Wykonanie zgodne z VIK
- Silniki odpowiednie do zastosowań z falownikami*
Zastosowania
Pompy, sprężarki, wentylatory, walcarki, prasy, wciągarki, maszyny do obróbki drewna, szlifierki, krosna, pakowarki, przenośniki oraz inne zastosowania do stref zagrożonych wybuchem, zaklasyfikowanych do strefy 1 lub strefy 2, bądź do stref z gazami IIA, IIB, IIC
| Cechy charakterystyczne | Zalety |
|---|---|
| Certyfikaty | Podwójna certyfikacja dla strefy 1 (gaz) i strefy 21 (przewodzące pyły) |
| Ochrona cieplna uzwojeń | Silniki są wyposażone w zestawy PTC dla zapewnienia ochrony silnika w nietypowych warunkach roboczych oraz dla utrzymania wartości granicznej temperatury powierzchni urządzeń |
| Silnik premium | Klasa sprawności IE3 dostępna dla wszystkich silników tej serii |
| System izolacji WISE® | Zwiększona wytrzymałość elektryczna stojana i pozwala na sterowanie pracą silnika za pomocą falowników, zapobiegając uszkodzeniom na skutek szczytowych wartości napięcia |
