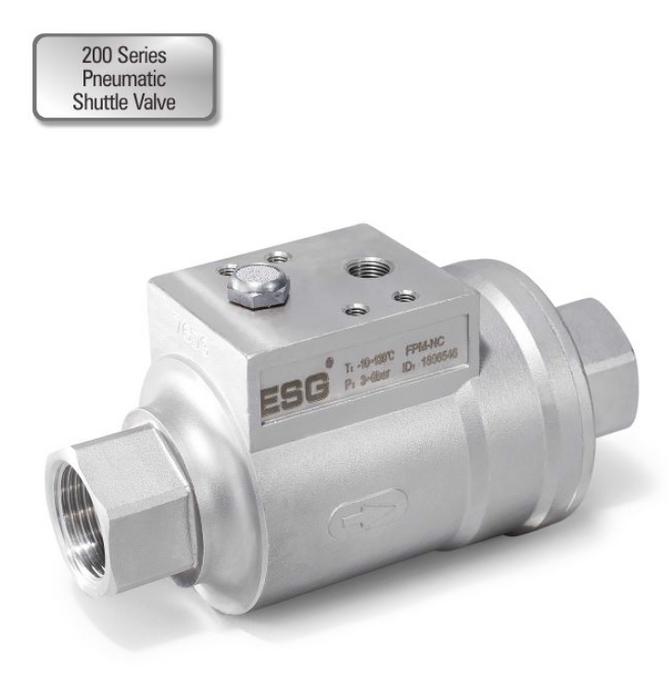

Zawory aksjalne ESG

Zawory aksjalne ESG sterowane pneumatycznie jedno- lub dwustronnego działania charakteryzują się wysokim przepływem oraz niewielką stratą ciśnienia. Tłok, pod wpływem działania sprężonego powietrza powoduje przesunięcie tulei do jednej z krańcowych pozycji, w efekcie zamykając lub otwierając zawór. Z uwagi na elastyczne uszczelnienie świetnie sprawdzają się jako zawory odcinające w systemach podciśnieniowych, a także w kontakcie z mediami zanieczyszczonymi cząstkami stałymi.

Wkomponowany w zawór napęd pneumatyczny umożliwia szybki czas reakcji na przesterowanie. Przyłącze pneumatyczne zgodne jest również ze standardem NAMUR, co umożliwia bezpośredni montaż zaworu pneumatycznego. W zależności od rodzaju uszczelnienia, mogą być one stosowane we wszelkiego rodzaju instalacjach m.in. z branży spożywczej, ceramicznej, papierniczej, odlewniczej czy motoryzacyjnej. Występują także w wersji sterowanej elektrycznie oraz funkcji trzydrogowej.

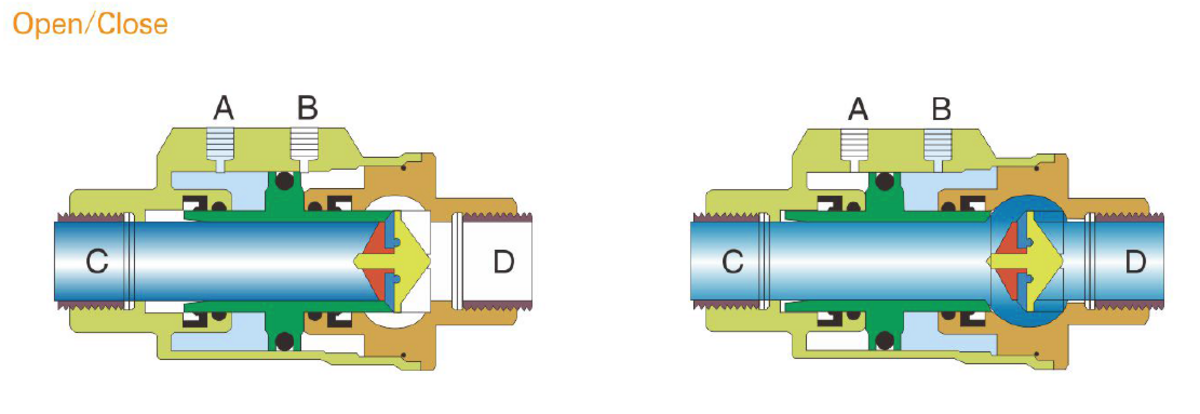

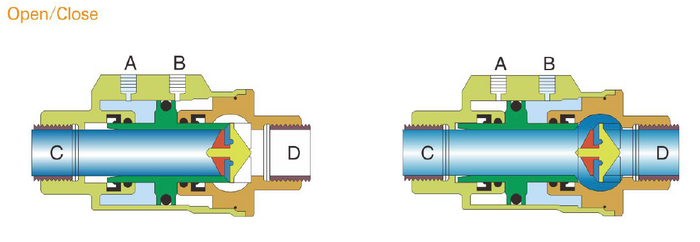

Zasada działania:

Specyfikacja techniczna:

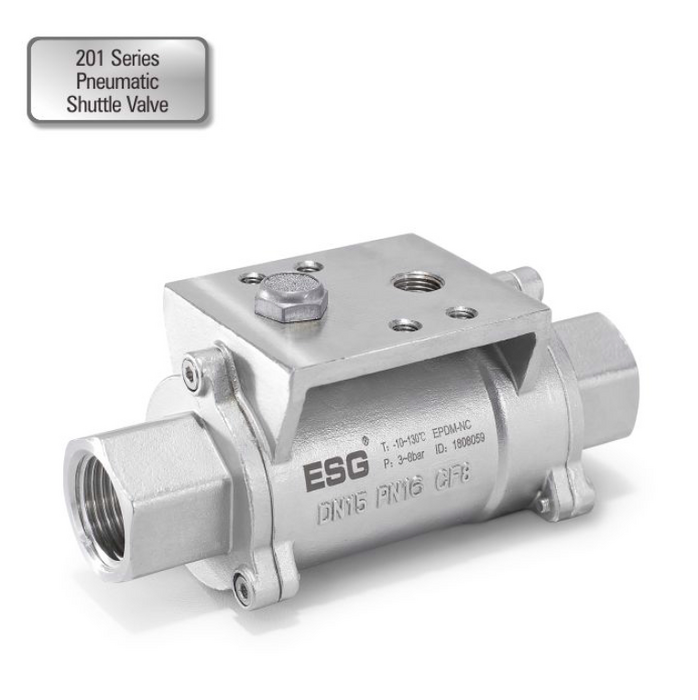

Seria 200 - 204
Rozmiar 1/4” - 2” (kołnierz: DN65 – DN100)
Ciśnienie medium max. 16 bar
Ciśnienie sterowania 3-8 bar
Korpus CF8/CF8M
Uszczelnienie EPDM/FKM
Temperatura medium -20°C - +130°C (EPDM); -20°C - +150°C (FKM)
Temperatura otoczenia -20°C - +80°C
Wersja NC, NO, dwustronnego działania
Przyłącze gwintowane, kołnierzowe
Klasa szczelności DIN EN 12266 Class A
