Zawory skośne ESG

Zawory skośne ESG są zaworami sterowanymi pneumatycznie jedno- lub dwustronnego działania, występującymi w wersji normalnie zamkniętej lub otwartej. Mają one również określony kierunek przepływu medium.

W zależności od typu instalacji procesowej stosowane są zawory skośne z napływem pod grzybek (zabezpieczający przed zjawiskiem „water hammer”) lub nad grzybek. Konstrukcja typu Y charakteryzuje się o 30% większym przepływem oraz mniejszym spadkiem ciśnienia, a także prostą i kompaktową budową.

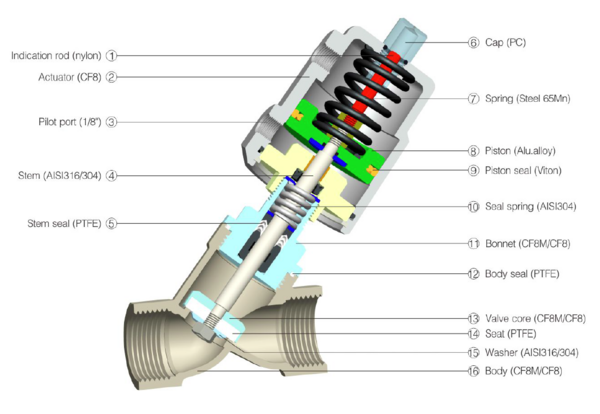

Cylinder zaworu, podobnie jak sam zawór wykonany jest ze stali nierdzewnej, co zwiększa jego trwałość w wymagającym środowisku pracy. W wersji z uszczelnieniami PTFE do podwyższonych temperatur, mogą być wykorzystywane do +220°C.

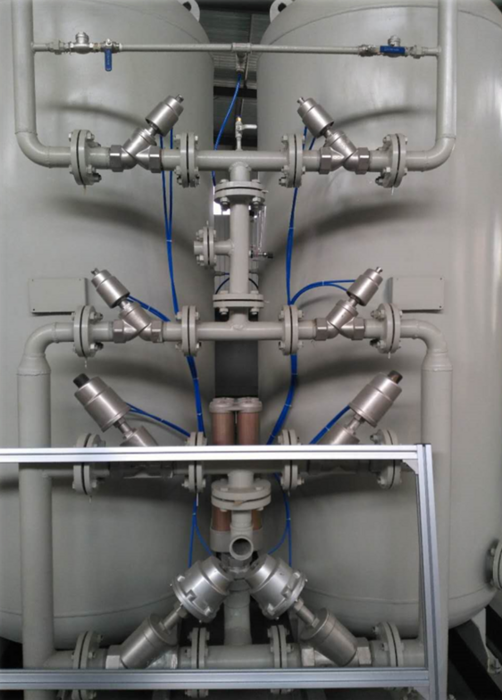

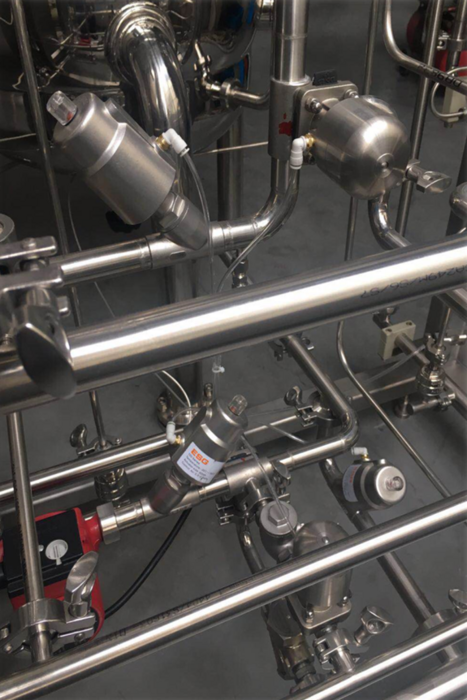

Z uwagi na szerokie spektrum zastosowań, zawory te znajdują zastosowanie m.in. w instalacjach wodnych, chemicznych, fleksograficznych, dystrybucji sprężonego powietrza, pary i wielu innych mediów.

Specyfikacja techniczna:

Seria 100
Rozmiar 1/8” – 4” (kołnierz: DN15 – DN100)
Ciśnienie medium max. 16 bar
Ciśnienie sterowania 3-8 bar
Korpus CF8/CF8M
Uszczelnienie PTFE
Temperatura medium -10°C - +180°C (dostępne również do +220°C)
Temperatura otoczenia -10°C - +80°C
Gęstość medium max. 600 mm2/s
Wersja NC, NO, dwustronnego działania

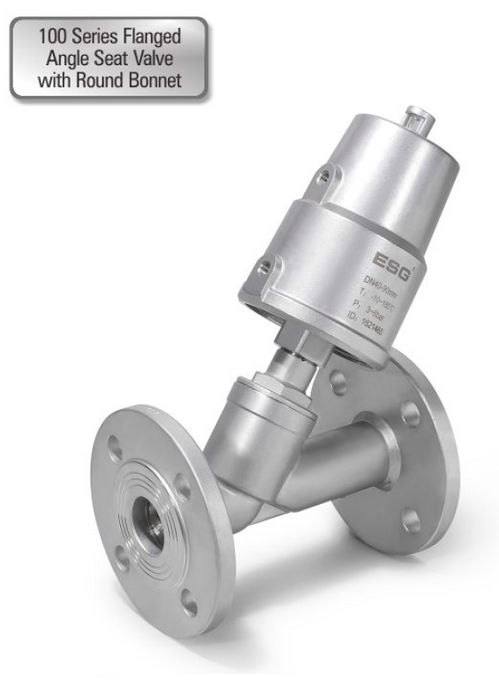

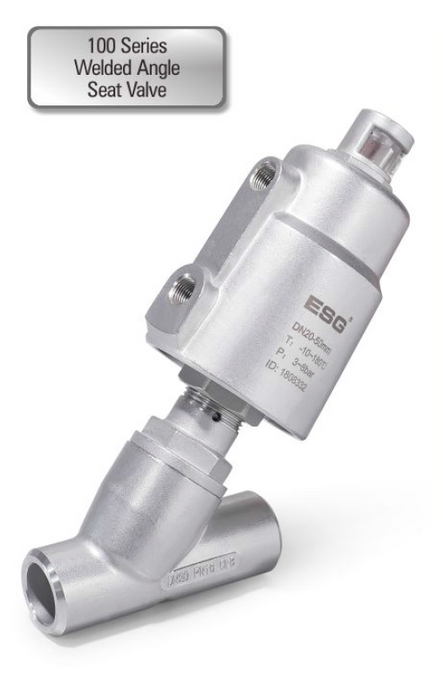

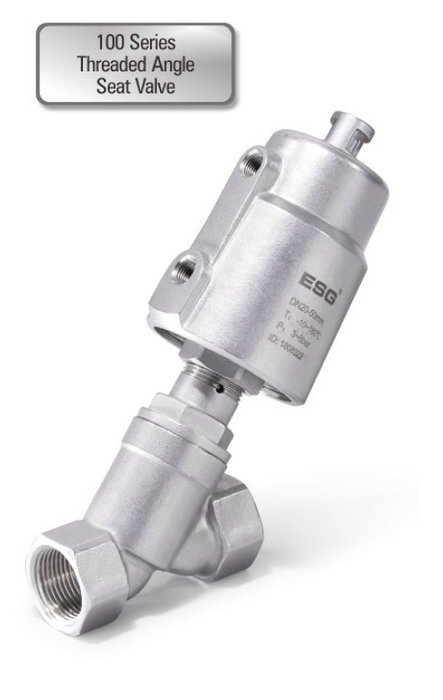

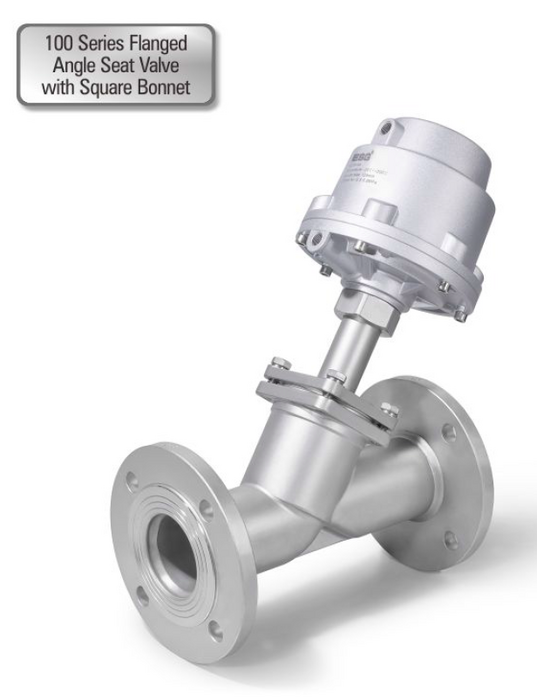

Przyłącze gwintowane, kołnierzowe, spawane, klampowe
Klasa szczelności DIN EN 12266 Class A
