Chwytaki kątowe serii CGA CAMOZZI

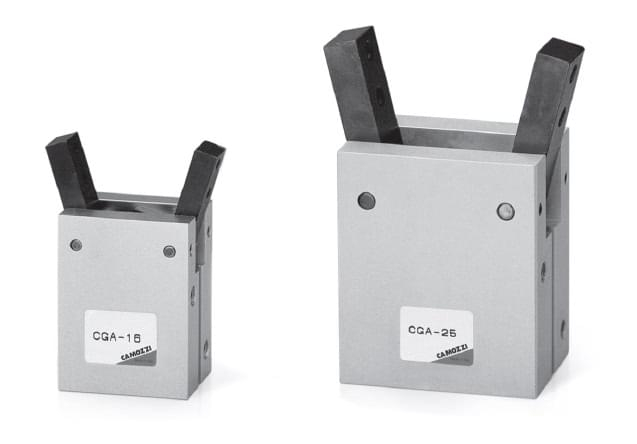

Chwytaki o szczękach kątowych serii CGA marki Camozzi są dostępne w 5 różnych rozmiarach. Kąt rozwierania i zamykania chwytaka zawiera się w granicach -10° do +30°. Tłok wyposażony jest w magnes stały umożliwiający wykorzystanie bezdotykowych czujników położenia serii CSB. Czujniki zbliżeniowe można zamocować w znajdujących się na korpusie rowkach w kształcie litery U i mogą być wykorzystane do sygnalizacji stanu zamknięcia lub otwarcia chwytaka. Korpus chwytaka CGA posiada otwory montażowe na trzech ściankach, co zwiększa możliwości montażowe. Dla łatwiejszej instalacji chwytak może być także wyposażony w opcjonalny adapter montażowy mod. C-CGP (wersja żeńska) lub L-CGP (wersja męska).
Właściwości chwytaków serii CGA:
- Magnetyczne
- Rozmiary 10, 16, 20, 25, 32
- Zwarta konstrukcja
- Elastyczne możliwości montażu
- Dodatkowe adaptery montażowe
Specyfikacja techniczna:
| Model | CGA-10; CGA-16; CGA-20; CGA-25; CGA-32 |
| Średnice tłoka | Ø10; Ø16; Ø20; Ø25; Ø32 |
| Rodzaj działania | podwójnego działania |
| Ciśnienie pracy | 1,5 ÷ 7 bar |
| Zakres temperatur pracy | 0 ÷ 80°C |
| Maks. częstotliwość pracy | 180 cykli/min |
| Smarowanie | wymagane smarowanie części ślizgowych |
| Moment chwytający – zamykanie, M (Ncm) | 1,6xP; 8xP; 17xP; 34xP; 61xP
P = ciśnienie pracy (bar) |
| Moment chwytający – otwieranie, M (Ncm) | 2,6xP; 11xP; 23xP; 43xP; 81xP |
| Efektywna siła chwytu F (N) | F = M/Lx0,85
L = odległość punktu chwytu (cm) |
| Wysunięcie punktu chwytu L (cm) | 3,0 4,0 6,0 7,0 8,5 |
| Masa (g) | Ø10 = 40 Ø16 = 100 Ø20 = 200 Ø25 = 330 Ø32 = 540 |
| Zakres kątów otwarcia/ zamknięcia | -10° ÷ +30° |
| Rozmiary przyłączy | M5 (CGA-10 M3) |
| Magnes | zainstalowanych w tłoku dla czujników bezdotykowych |
| Czynnik roboczy | powietrze filtrowane, bez smarowania. Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32. Raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji. |
