Siłowniki wahadłowe serii 69 CAMOZZI

Siłowniki magnetyczne z amortyzacją serii 69

Siłowniki Camozzi serii 69 stanowią wysokiej jakości ofertę siłowników magnetycznych, które znajdują szerokie zastosowanie w różnego rodzaju operacjach. Siłowniki te wyposażone są w regulowaną, dwustronną amortyzację pneumatyczną. Ich prosta, a zarazem solidna budowa oraz wykorzystane do ich produkcji wysokojakościowe materiały pozwalają na zastosowanie siłowników w ekstremalnych warunkach, zachowując optymalną wydajność.

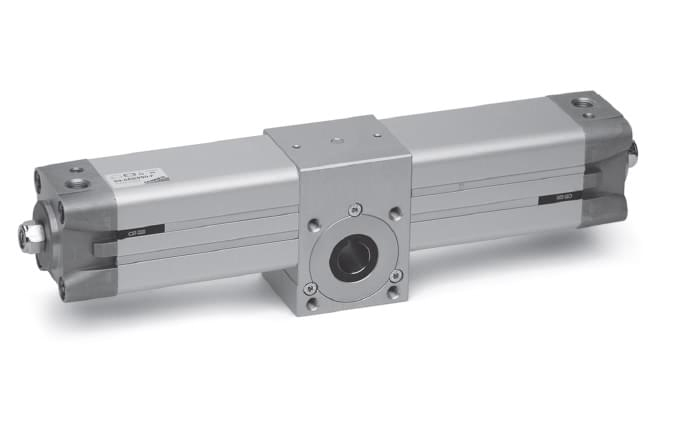

Siłownik wahadłowy serii 69 posiada zębatkę oraz koło zębate osadzone na dwóch łożyskach ze stali hartowanej. Poprzez śrubę regulacyjną możliwe jest odsłonięcie zespołu współpracujących części: koła zębatego i zębatki. W głowicach znajdują się zderzaki na śrubach pozwalające dostosować kąt obrotu o ±5°. Stosowany w siłownikach smar stały eliminuje konieczność smarowania zewnętrznego. Siłowniki obrotowe serii 69 są dostępne w 7 różnych średnicach i spełniają szeroki zakres wymagań technicznych.

WŁAŚCIWOŚCI SIŁOWNIKÓW SERII 69:

  • Magnetyczne, z amortyzacją
  • Siłowniki produkowane są w dwóch wersjach – męskiej oraz żeńskiej
  • Prosta budowa
  • Kąty obrotu siłowników: 90°, 180°, 270°, 360°
  • Średnice tłoka: Ø 32, 40, 50, 63, 80, 100, 125 mm

SPECYFIKACJA TECHNICZNA:

Rodzaj konstrukcjiz wbudowanymi szpilkami ściągającymi
Działaniepodwójnego działania
Materiałygłowice/rura/korpus = aluminium
zębatka = stal
uchwyt prowadzący zębatki = żywica acetalowa
koło zębate = stal utwardzona
uszczelnienia = NBR
Sposób montażuprzez otwory gwintowane w korpusie lub za pomocą uchwytów serii 60
Średnica tłokaØ32, 40, 50, 63, 80, 100, 125
Zakres temperatur pracy0°C ÷ 80°C (dla suchego powietrza – 20°C)
Standardowe kąty obrotu90°, 180°, 270°, 360° (inne kąty obrotu dostępne na życzenie)
ŁożyskaŁożyska kulkowe (prowadzenie Ø32 mm, teflon i brąz)
Ciśnienie pracy1 ÷ 10 bar
Czynnik roboczyczyste powietrze, bez smarowania.
Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32. Raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji.
