Mini elektrozawory membranowe serii EXA
Mini elektrozawór serii EXA należy do grupy zaworów odcinających 2/2 NC
W układzie pełni funkcję kontrolną kierunku przepływu danego medium.
Konstrukcja zaworu: korpus zaworu wykonany jest z wysokojakościowego tworzywa sztucznego – PBT lub stopu aluminium, zaś uszczelnienie z HNBR. Specjalnie zaprojektowana konstrukcja elektrozaworu EXA pozwala zastosować go w aplikacjach przy niskim ciśnieniu zasilania 0,1 bar.
Zawór membranowy CKD serii EXA dostępny jest również w wersji czystej, bez smarowej co pozwala zastosować go do np. czystego nadmuchu.
Korpus zaworu może być wyposażony w gniazda wtykowe od fi 6, 8, 10, 12 oraz złącza gwintowane ¼” i 3/8”.

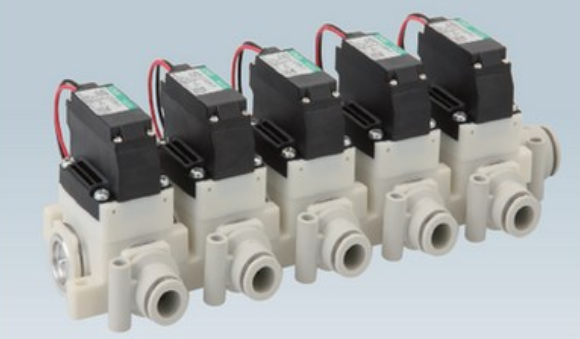

Kompaktowe wymiary elektrozaworu oraz opcja łączenia kilku zaworów w blok pozwala zastosować serię EXA w wielu aplikacjach.
Elektrozawór sterowany jest za pomocą cewki o niskim poborze mocy 0,6 W oraz może być wyposażony w kabel z wtyczką M12.

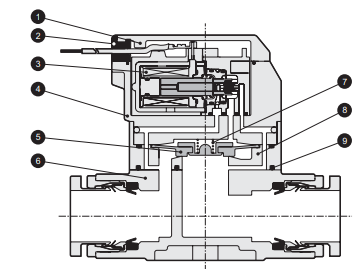

Eletrozawór EXA CKD – schemat
| Cecha | Opis |
| Medium | Sprężone powietrze |
| Typ elektrozaowru | membranowy pilotowany |
| Zakres ciśnienia różnicowego [MPa] | 0,01 – 0,7 |
| Max ciśnienie zasilania [MPa] | 0,7 |
| Max ciśnienie chwilowe [MPa] | 1,05 |
| Zakres temperatury otoczenia [deg C] | – 5 do 55 |
| Zakres temperatury medium [deg C] | 0 – 55 |
| Szczelność gniazda [cm3/min] | 2 lub mniej |
| Montaż | Dowolny |
| Stopień ochrony | do IP X5 |
| Atmosfera otoczenia | Gazy korozyjne wykluczone |
