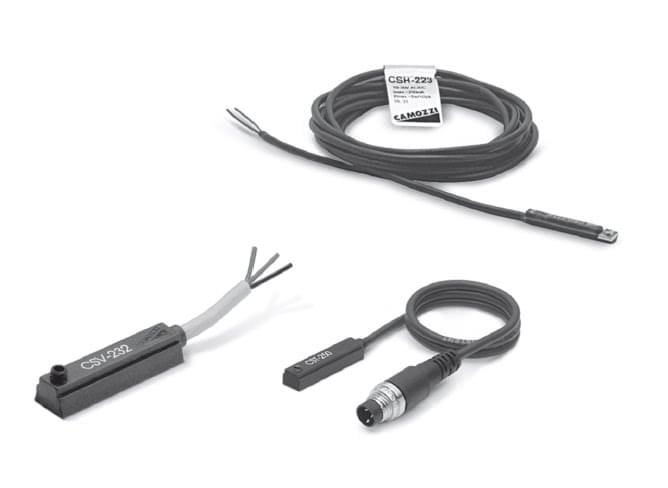

Magnetyczne czujniki zbliżeniowe serii CST - CSV i CSH CAMOZZI
Magnetyczne czujniki kontaktronowe i halla dostępne w dwóch wersjach
Magnetyczne czujniki kontaktronowe i halla serii CST, CSV i CSH marki Camozzi są dostępne w dwóch wersjach: czujnik kontaktronowy (kontaktron) z przełączaniem mechanicznym i czujnik elektroniczny z przełączaniem elektronicznym (Halla). Czujniki elektroniczne są zalecane do zastosowań w trudnych warunkach pracy, częstej eksploatacji oraz silnych drgań.
Konstrukcja czujników umożliwia zabudowę w rowkach znajdujących się na korpusie siłownika. Czujniki wszystkich trzech serii można dopasować do wszystkich siłowników oferowanych przez Camozzi. Umożliwiają także określenie położenia tłoka siłowników wyposażonych w magnes stały. Wskutek działania pola magnetycznego następuje załączenie styków wewnętrznych czujnika i zamknięcie obwodu elektrycznego. Dzięki temu uzyskiwany jest sygnał wyjściowy umożliwiający bezpośrednie uruchomienie elektrozaworu lub sterownika PLC. Żółta dioda LED sygnalizuje zwarcie wewnętrznych styków magnetycznych. Czujniki serii CST, CSV i CSH opcjonalnie są dostępne z wtyczką M8.
Właściwości czujników serii CST, CSV I CSH:
- Kontaktronowe, elektroniczne
- Konstrukcja tych czujników umożliwia zabudowę w rowkach znajdujących się na korpusie siłownika.
- Czujniki trzech serii CST, CSV i CSH (każdy siłownik pneumatyczny oferowany przez Camozzi pozwala na dopasowanie odpowiedniego czujnika).
- Opcjonalnie z wtyczką M8
Specyfikacja techniczna:
| Modele | CST-… CSV-… CSH-… |
| Działanie | Kontaktronowe Elektroniczne (Halla) |
| Rodzaj wyjścia | Poprzez zamknięcie obwodu napięciowego lub elektroniczne PNP |
| Rodzaj styków | Styki normalnie otwarte (N.O.) lub normalnie zamknięte (N.C.) |
| Napięcie | Patrz charakterystyka danego modelu w karcie katalogowej |
| Maks. natężenie prądu | Patrz charakterystyka danego modelu w karcie katalogowej |
| Maks. obciążenie | Czujniki kontaktronowe 8 W DC i 10 VA AC Czujniki elektroniczne 6 W DC |
| Stopień ochrony | IP67 |
| Materiały | korpus z tworzywa sztucznego z powłoką z żywicy epoksydowej przewód PVC wtyczka PVR obudowa wtyczki z PU |
| Montaż | Bezpośrednio w rowkach lub za pomocą uchwytów |
| Sygnalizowanie | Żółta dioda LED |
| Zabezpieczenia | Patrz charakterystyka danego modelu |
| Czas przełączenia | Czujniki kontaktronowe <1,8 ms Czujniki elektroniczne <1 ms |
| Zakres temperatur pracy | -10ºC ÷ 80ºC |
| Żywotność elektryczna | Czujniki kontaktronowe 10.000.000 cykli Czujniki elektroniczne 1.000.000.000 cykli |
| Złącze elektryczne | przewód 2×0,14 (2 m), giętki przewód 3×0,14 (2 m), giętki wtyczka M8 i przewód 0,3 m |
