Przewody PTFE ZEC

Przewody Teflonowe ® PTFE do niskich ciśnień przede wszystkim przeznaczone są przemysłowych instalacji pneumatycznych i chemicznych do transportu farb, olejów, wody, innych związków na bazie wody i pary wodnej.

PTFE wykazuje dobrą odporność chemiczną na większość związków w tym także na: acetony, większość kwasów, ketony,  ftalany dibutylu, wodorotlenki, tlenki węgla, benzeny, ozon.

Przewody Teflonowe® nie są przeznaczone do transportu tlenu, nasyconej pary wodnej i ładunków elektrostatycznych.

Aby uzyskać rzeczywistą wytrzymałość na ciśnienie, należy uwzględnić współczynniki wpływu temperatury, które znajdują się bezpośrednio pod tabelami z dostępnymi rozmiarami i kolorami.

PTFE – istnieje możliwość zamawiania na metry.


Typ Średnica zewnętrzna Średnica wewnętrzna Grubość max. Ciśnienie min. Ciśnienie min. Zagięcie Waga
  mm. mm. mm. bar bar mm. g/m
PTFE31T 3 1 1 168 56 15 13,5
PTFE42T 4 2 1 81 27 20 22
PTFE43T 4 3 0,5 30 10 25 13
PTFE53T 5 3 1 66 22 25 29
PTFE63T 6 3 1,5 90 30 25 49
PTFE64T 6 4 1 54 18 30 37
PTFE85T 8 5 1,5 60 20 35 71
PTFE86T 8 6 1 42 14 40 51
PTFE107T 10 7 1,5 48 16 50 93
PTFE108T 10 8 1 36 12 60 66
PTFE129T 12 9 1,5 39 13 70 113
PTFE1210T 12 10 1 30 10 90 80
PTFE1412T 14 12 1 24 8 110 95
PTFE15125T 15 12,5 1,25 27 9 130 120
PTFE1513T 15 13 1 24 8 180 102
PTFE1614T 16 14 1 21 7 250 109
PTFE1815T 18 15 1,5 24 8 320 167
PTFE2220T 22 20 1 9 3 700 152



Przewody dostarczane są w kolorze naturalnym. Inne tylko na specjalne zamówienie.

Zakres temperatur: -60°C ÷ 260°C

Skala korekty ciśnienia w zależności od temperatury

-60°C+40°C +40°C+100°C +100°C+150°C +150°C+200°C +200°C+260°C
1 0,80 0,60 0,20 0,10
loading...

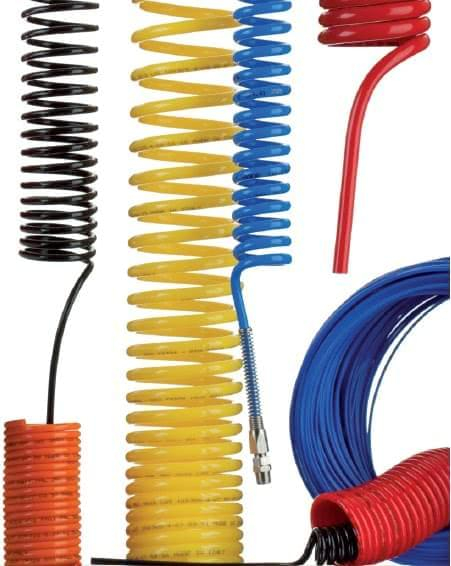

  • Przewody Pneumatyczne PA11 ZEC
